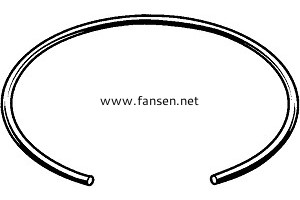

DIN7993A 鋼絲鎖圈

DIN7993A Round Wire Circlips Type A鋼絲鎖圈 Nom.size shaft d1d2d4e ≈d3rNom.size shaft d1d2d4e ≈d3r65,10,815,20,54037,12,5437,51,487,10,827,20,545422,5442,51,4109,10,829,20,548452,5445,51,41210,

標準： DIN7993
材料：彈簧鋼不銹鋼
性能：
表面顏色：發(fā)黑藍白鋅本色
產(chǎn)品資料下載：

DIN7993A Round Wire Circlips Type A鋼絲鎖圈

Nom.size shaft d1	d2	d4	e ≈	d3	r	Nom.size shaft d1	d2	d4	e ≈	d3	r
6	5,1	0,8	1	5,2	0,5	40	37,1	2,5	4	37,5	1,4
8	7,1	0,8	2	7,2	0,5	45	42	2,5	4	42,5	1,4
10	9,1	0,8	2	9,2	0,5	48	45	2,5	4	45,5	1,4
12	10,8	1	3	11	0,6	50	47	2,5	4	47,5	1,4
14	12,8	1	3	13	0,6	55	51,1	3,2	4	51,8	1,8
16	14,2	1,6	3	14,4	0,9	60	56,1	3,2	4	56,8	1,8
20	17,7	2	3	18	1,1	65	61,1	3,2	4	61,8	1,8
22	19,7	2	3	20	1,1	70	66	3,2	5	66,8	1,8
24	21,7	2	3	22	1,1	75	71	3,2	5	71,8	1,8
25	22,7	2	3	23	1,1	80	76	3,2	5	76,8	1,8
26	23,7	2	3	24	1,1	85	81	3,2	5	81,8	1,8
28	25,7	2	3	26	1,1	90	86	3,2	5	86,8	1,8
30	27,7	2	3	28	1,1	105	100,8	3,2	5	101,8	1,8
32	29,1	2,5	4	29,5	1,4	110	105,8	3,2	5	106,8	1,8
35	32,1	2,5	4	32,5	1,4	120	115,8	3,2	5	116,8	1,8
38	35,1	2,5	4	35,5	1,4
